ถ้าถามว่าในคอมพิวเตอร์ อะไรสำคัญที่สุด คำตอบที่ออกมาคงเป็น ซีพียู จะมีสักกี่คนที่นึกถึงความสำคัญของเมนบอร์ดบ้าง ลำพังอย่างเดียวจะไปทำอะไรได้ ถ้าในเครื่องคอมมีแผงวงจรอะไรมากมาย สามสี่แผง แล้วจะทราบได้ยังไงว่าแผงไหนคือ เมนบอร์ด สังเกตูดูที่แผงที่ใหญ่ที่สุดนั่นแหละคือสิ่งที่เรากำลังจะพูดถึง

หน้าที่ของเมนบอร์ด

แผงวงจรหลักเปรียบเหมือนกับพื้นที่ชุมชน และ เส้นทางการคมนาคม และ แผงควบคุมการจราจร

เมนบอร์ด (Mainboard) จะมาชิพเซ็ตที่เป็นตัวบ่งบอกถึงรุ่นของเมนบอร์ด ในเมนบอร์ดจะประกอบด้วย socket สำหรับใส่ cpu
แต่ละรุ่นจะไม่เหมือนกัน จะมีสล็อตแรม อยู่ประมาณ 2 สล็อต มีชิพ ไบออส (Bios) สำหรับ
เช็คอุปกรณ์ต่อพ่วงต่าง ๆ /มีสล็อตใส่การ์ดจอเรียกว่า AGP/สล็อตสีขาว คือ PCI ซึ่งใส่จำพวก
LANการ์ด /SOUNDการ์ด
เมนบอร์ดจมี socket เพื่อใส่ซีพียู เรามาดูกันว่า Socket แต่ละอันนั้น ใช้กับ CPU รุ่นใด
Socket 370 เป็นSocketรุ่นเก่ามากใช้CPUของ intel celeron ,pentuam เป็นต้น ซึ่งรุ่นนี้จะ
ออกมาเป็นรุ่นแรก ๆ

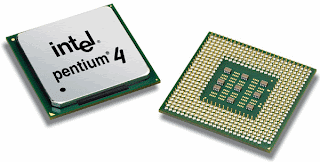

Socket 478 เป็นSocketที่ใช้ในCPUของ intel celeron D ,pentuam 4
Socket 775 เป็นSocketที่เพิ่งออกมา โดยทางบริษัท อินเทล เป็นผู้ผลิตออกมา ใช้กับซีพียูแบบใหม่ ซึ่งซีพียูรุ่นนี้จะไม่มีขา แต่จะมีขาอยู่ที่เมนบอร์ดแทน

เมนบอร์ดประกอบด้วย

1. ชุดชิพเซ็ต
ชุดชิพเซ็ตเป็นเหมือนหัวใจของเมนบอร์ดอีกทีหนึ่ง อุปกรณ์ตัวนี้มีหน้าที่หลักคือ คอยควบคุม อุปกรณ์ต่างๆ ให้ทำงานได้ตามต้องการ ชิพเซ็ตนั้นจะประกอบไปด้วยChip 2 ตัว คือชิพ System Controller หรือ AGPSET หรือ North Bridge เป็นชิพที่ทำหน้าที่ควบคุมการทำงานของ อุปกรณ์หลักๆ ความเร็วสูงชนิดต่างๆ บนเมนบอร์ดที่ประกอบด้วยซีพียู หน่วยความจำแคชระดับสอง (SRAM) หน่วยความจำหลัก (DRAM) ระบบกราฟิกบัสแบบ AGP และระบบบัสแบบ PCI
กับชิพ PCI to ISA Bridgeหรือ South Bridge จะทำหน้าที่เป็นอุปกรณ์ที่ใช้เชื่อมต่อกันระหว่างระบบบัสแบบ PCI กับอุปกรณ์อื่นๆ ที่มีความเร็วในการทำงานต่ำกว่าเช่นระบบบัสแบบ ISA ระบบบัสอนุกรมแบบ USB ชิพคอนโทรเลอร์ IDE ชิพหน่วยความจำรอม

โดยลักษณะการใช้งานนั้นจะขึ้นอยู่กับซีพียู ที่ใช้อยู่เป็นหลัก โดยแต่ละยี้ห้อนั้นจะมีจุดดีจุดด้อยแตกต่างกันไป



2. หน่วยความจำROMไบออส และแบตเตอรรี่แบ็คอัพ
ไบออส BIOS หรือซีมอส (CMOS) เป็นชิพหน่วยความจำชนิดหนึ่งที่ใช้สำหรับเก็บข้อมูล และโปรแกรมขนาดเล็กที่จำเป็นต่อการบูตของระบบคอมพิวเตอร์ ชิพซีมอส จะต้องการพลังงานไฟฟ้าในการเก็บรักษาข้อมูลอยู่ตลอดเวลาซึ่งพลังงานไฟฟ้า ก็จะมาจากแบตเตอรี่แบ็คอัพที่อยู่บนเมนบอร์ด (แบตเตอรี่แบ็คอัพจะมีลักษณะเป็นกระป๋องสีฟ้า หรือเป็นลักษณะกลมแบนสีเงิน ภายในจะบรรจุแบตเตอรรี่แบบลิเธี่ยมขนาด 3 โวลต์ไว้) แต่ตอ่มาได้รวมชิพทั้งสองเข้าด้วยกัน และเรียกชื่อว่าชิพรอมไบออสเพียงอย่างเดียว แต่ต่อมาได้มีการพัฒนา เทคโนโลยชิพรอมขึ้นมาใหม่ ให้เป็นแบบ EEPROM หรือ E2PROM โดยคุณจะสามารถทั้งเขียน และลบข้อมูล โดยใช้ซอฟต์แวร์พิเศษ ได้ด้วยตัวเองอย่างง่าย ดังที่เราเห็นกันอยู่ในปัจจุบัน
3. หน่วยความจำแคชระดับสอง
ที่ทำหน้าเป็นเหมือนหน่วยความจำ และบัฟเฟอร์ให้กับซีพียู โดยใช้หลักการ การทำงานร่วมกับอุปกรณ์ที่ความเร็วสูงกว่า ทำให้เสียเวลา ไปกับการรอคอยให้อุปกรณ์ ที่มีความเร็วต่ำนั้น ทำงานจนเสร็จสิ้นลง เพราะCPUมีความเร็วในการทำงานสูงมาก การที่CPUต้องการข้อมูล ซักชุดหนึ่งเพื่อนำไปประมวลผลถ้าไม่มีหน่วยความจำแคช

• สัญญาณนาฬิกาภายในซีพียู เป็นสัญญาณนาฬิกาที่คอยให้จังหวะในการทำงานภายในตัวซีพียู หรือก็คือค่าความเร็วของซีพียูที่ผู้ผลิตระบุไว้ เช่น 2.8 หรือ 3.6 GHz เป็นต้นนั้นเอง
• สัญญาญนาฬิกาภายนอกซีพียู เป็นสัญญาณนาฬิกาที่คอยให้จังหวะในการทำงานแก่บัส(Bus) ซึ่งเป็นเส้นทางลำเลียงข้อมูลระหว่างอุปกรณ์ต่างๆ เช่น บัสที่เชี่ยมระหว่างซีพียูกับชิปเซ็ตนั้นเอง เรียกว่า Front Side Bus(FSB)

ตัวอย่างเช่นซีพียู Penttium4(Prescott-90nm) ความเร็ว 3.0 GHz ทำงานด้วย FSB 200 MHz (800 MHz Quad-Pumped) และตัวคูณเท่ากับ 15 จะมีความถี่ของสัญญาณนาฬิกาภายในตัวซีพียู(ความเร็วของซีพียู)เท่ากับ 15x200 MHz=300 MHz หรือ 3.0 GHz เป็นต้น

ความเร็วของ Front Side Bus(FSB)
ปัจจุบันความจุความเร็วของ FSB ในเครื่องรุ่นใหม่ๆจะอยู่ที่ 100 ถึง 266 MHz ขึ้นกับซีพียูที่ใช้
แต่บางครั้งอาจระบุค่าเป็นตัวเลขที่สูงกว่านี้ เช่น FSB 400, 533 , 800 และ 1066 MHz ซึ้งตัวเลขดังกล่าวนี้
ซึ้งตัวเลขดังกล่าวนี้ไม่ใช่ความเร็วหรือความถี่ของสัญญาณนาฬิกาแท้จริงที่คอยให้จังหวะในหารทำงานแก่ FSB หากแต่เป็นความเร็วสุทธิ(effective bus speed) อันเป็นผลงานจากการใช้เทคนิคที่ช่วยรับส่งขอมูลได้มากกว่า 1 ครั่งในแต่ละลูกครื่นของสัญญาณนาใิกาที่กำกีบ FSB โดยซีพียูของ AMD ตั้งแต่รุ่น Sempron และ Athlon XP ขึ้นไป จะใช้เทคนิคที่เรี่ยกว่า Double Data Rate ช่วยให้สามารถรับส่งขอมูลได้มากถึง 2 ครั้งในแต่ละลูกคลื่น ขณะที่ ซีพียูของ Intel ตั่งแต่รุ่น Celeron D และ Pentium 4 ขึ้นไฟ จะใช้เทคนิคที่เรียก Quad Pumpad เพื่อช่วยให้สามารถรับส่งขอมูลได้มากถึง 4 ครั่งในแต่ละลูกคลื่น
ดังนั้นเพื่อความเข้าใจที่ตรงกัน "ที่ผมพูดถึงนี้จะถือว่าความเร็วของ FSB คือความเร็วหรือความถี่ของสัญญาณนาฬิกาที่แท้จริง ซึ้งคอยให้จังหวะในการทำงานแก่ FSB ไม่ใช่ความเร็วสุทธิของ FSB"นอกจากซีพียูแล้วทั้งหน่วยความจำแบบ DDR และ DDR2 ซึ้งเป็นหน่วยความจำที่แพร่หลายมากที่สุดในขณะนี้ ก็ใช้เทคนิคที่ช่วยทำให้สามรถรับส่งข้อมูลได้มากและ DDR2 667 เป็นต้น ซึ้งหมายถึงหย่วยความจำแบบ DDR และDDR2 ทำงานด้วยความเร็ว FSB muj 133, 166, 200, 266 และ 333 MHz ตามลำดับ

(*หมายเหตุ หัวขอนี้มิได้โฆษณาแต่อย่างได จะบอกขอมูลต่างๆภายในเนื่อหา จึ้งขอย่กตัวอย่างของ Hardware บางรุ่นเพื่อความเข้าใจของผู้อ่าน)

***********************************************************************************
หุหุหว่าจะเรียบเรียงและเขียนเสร็ด ก็นานอยู่
หวังว่าผู้อ่านทุกท่านคงจะชอบ ขอบคุณที่อ่านบทความผมครับ
